二氧化碳儲罐

二氧化碳儲罐分為氣體二氧化碳儲罐和液體二氧化碳儲罐兩種。

氣體二氧化碳儲罐壓力較低、儲存量較少、一般為常溫下儲存。其優點在于對儲罐材料要求較低、安全性強等。但由于儲存量較小的原因，所以通常用于用氣量較少的場所。

二氧化碳儲罐

由于二氧化碳在制純堿、尿素和汽水焊接、鑄造工業、清涼飲料、滅火劑、碳酸鹽類的制造、殺蟲劑、氧化防止劑、植物生長促進劑、發酵工業、藥品制糖工業、膠及動物膠制造等工業領域中的廣泛應用，導致二氧化碳使用量非常大。這就需要二氧化碳儲罐有較大的儲存量，因為二氧化碳是一種低壓液化氣體，通過加壓液化可以更多儲存二氧化碳?xì)怏w，所以低溫液態二氧化碳儲罐能解決這一問題。

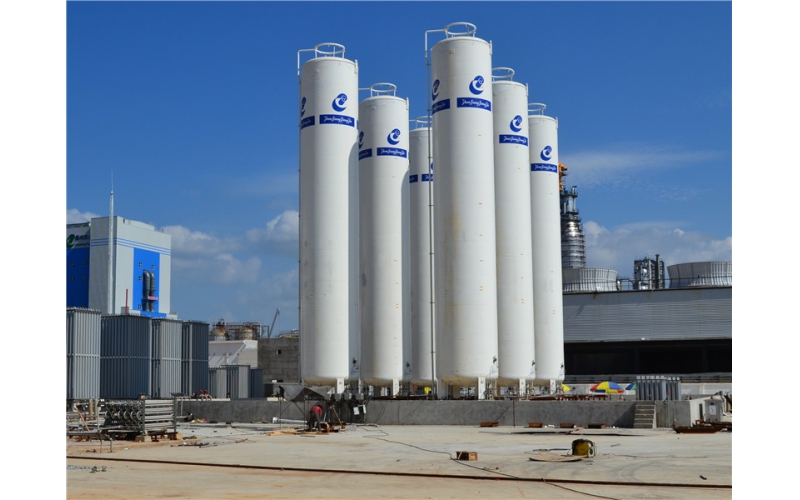

液態二氧化碳儲罐因為需要儲存液體二氧化碳，為保證其儲存低溫，所以液態二氧化碳儲罐結構一般為內外容器組成的雙層容器，為真空粉末絕熱型式，可分立式和臥式兩類，內容器材料選16MnDR，外容器材料可根據用戶地區不同選Q235B或Q345R，內、外容器夾層充填絕熱材料珠光砂并抽真空。這樣的結構能有效的解決儲罐與外界換之間的傳熱問題，從而保證儲罐的低溫儲存環境。

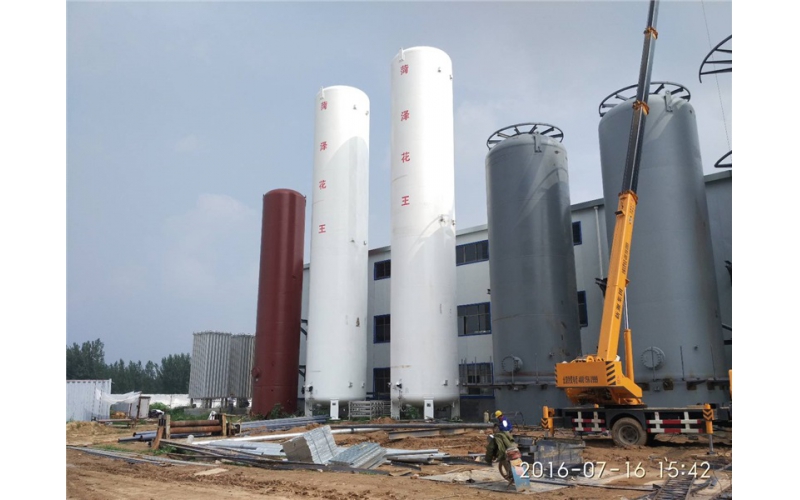

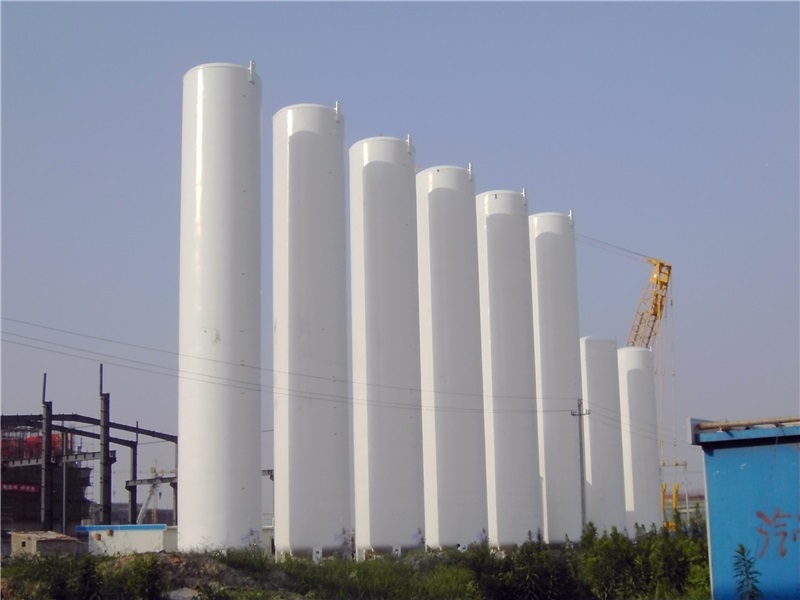

液態二氧化碳儲罐分為立式和臥式兩種形式，其保冷措施靠真空夾層保證。在充裝隔熱材料（通常為珠光砂）情況下，將夾層抽真空，并保證一定的真空度，以達到最佳的絕熱效果。其真空度一般由液態二氧化碳儲罐容積決定，其關系如下：

有效容積：小于等于10m3真空度≤2Pa；

大于10m3小于等于50m3真空度≤3Pa；

大于50m3小于等于100m3真空度≤5Pa；

二氧化碳儲罐

由于液體二氧化碳儲罐儲存量大，存儲溫度低等工況，增加了其使用的危險性，為了保證儲罐安全使用，液體二氧化碳儲罐設置了更多的結構。如：

液體二氧化碳儲罐采用“組合、安全系統閥”使用兩組安全閥同時工作，在安全閥定期校驗時可關閉一側，另一側繼續工作，確保儲罐的安全運行。

儲罐內容器上部設置了壓力表，差壓式液位計和液位對照表，可以隨時掌握內容器儲存量及壓力變化，便于充裝及排液時的操作。儲罐下部設置了專用儲罐真空檢測、真空規管及真空閥可定期或隨時用真空計進行檢測夾層真空度，確保儲為保證液態二氧化碳儲罐安全運行。
